Enerji · İletim ve dağıtım

Drone ile enerji nakil hattı denetimi

Kilometrelerce hat, binlerce direk. Arızayı bulmak için hattı kesmek ya da direğe tırmanmak zorunda değilsiniz. Zoom, termal ve LiDAR, sorunu yerden onlarca metre yukarıda görür.

Proje sihirbazını başlat LiDAR ile modelleme

Neleri görür?

Bir direğin hikâyesini yakından okumak

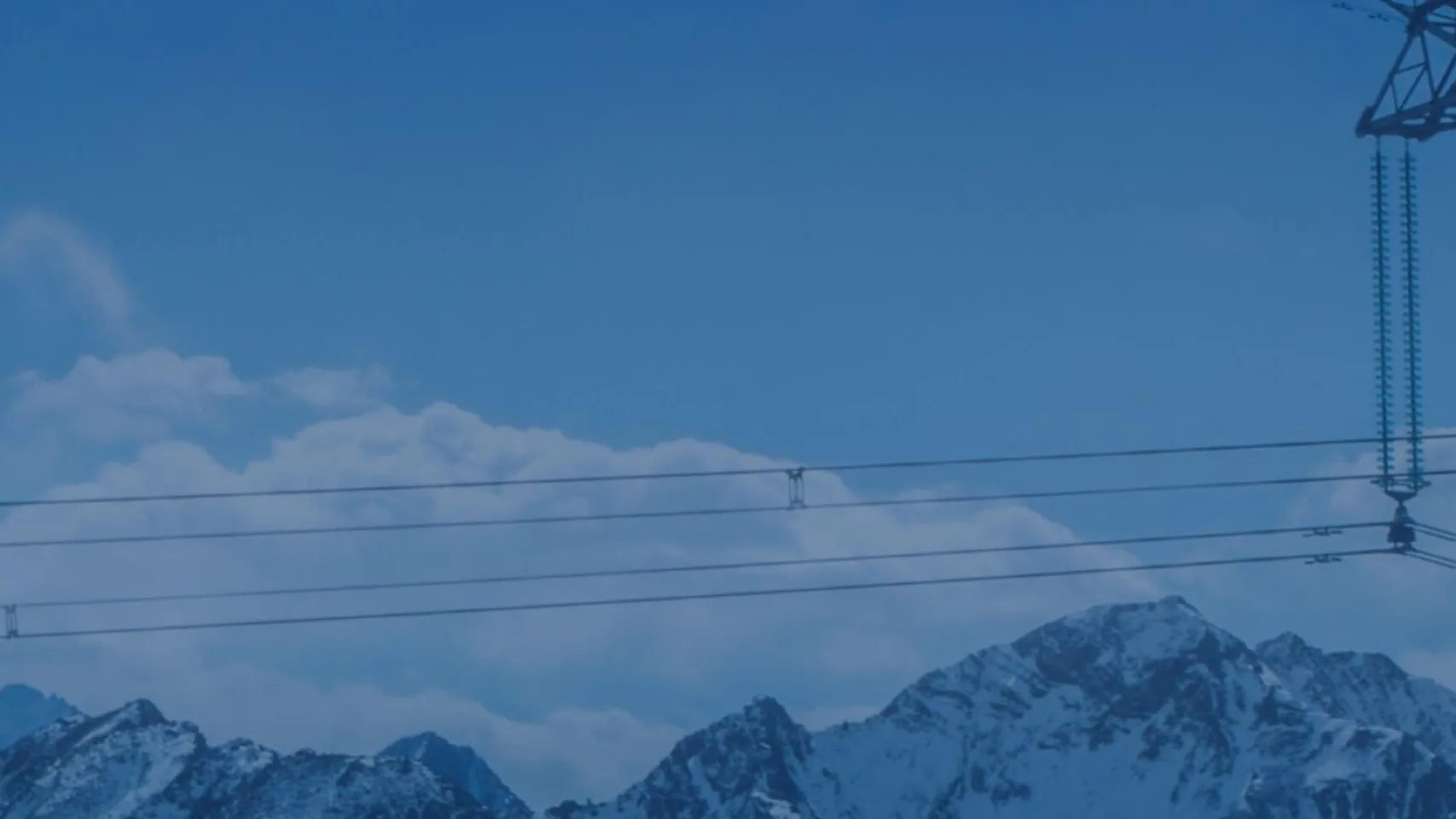

Yüksek gerilim hattında drone ile izolatör kontrolü

İzolatör: Kırık, çatlak, kirlenmiş ya da atlama izi taşıyan izolatörler yüksek zoomla tek tek incelenir.
Isınan bağlantılar: Gevşek klemens ve ek noktalarındaki aşırı ısınma termal kamerada belirir.
Mekanik hasar: Eksik cıvata, aşınan iletken, kuş yuvası ve yabancı cisimler.
Bitki örtüsü: Hat altındaki ağaçların iletkene yaklaşma mesafesi ölçülür.

LiDAR

Hat koridorunun 3B ikizi

LiDAR saniyede yüz binlerce lazer atımıyla hattı, direkleri ve çevresini nokta bulutu olarak modeller. Lazer, ağaçların yaprakları arasından zemine ulaşabildiği için bitki örtüsünün altındaki arazi de ölçülür. Bu modelde iletken ile ağaç ya da yapı arasındaki mesafe hesaplanır, riskli noktalar listelenir.

Zenmuse L3 / L2: Matrice 400 ile taşınan havadan LiDAR yükleri.
DJI Terra: Ham veriyi nokta bulutu ve modele dönüştüren yazılım.

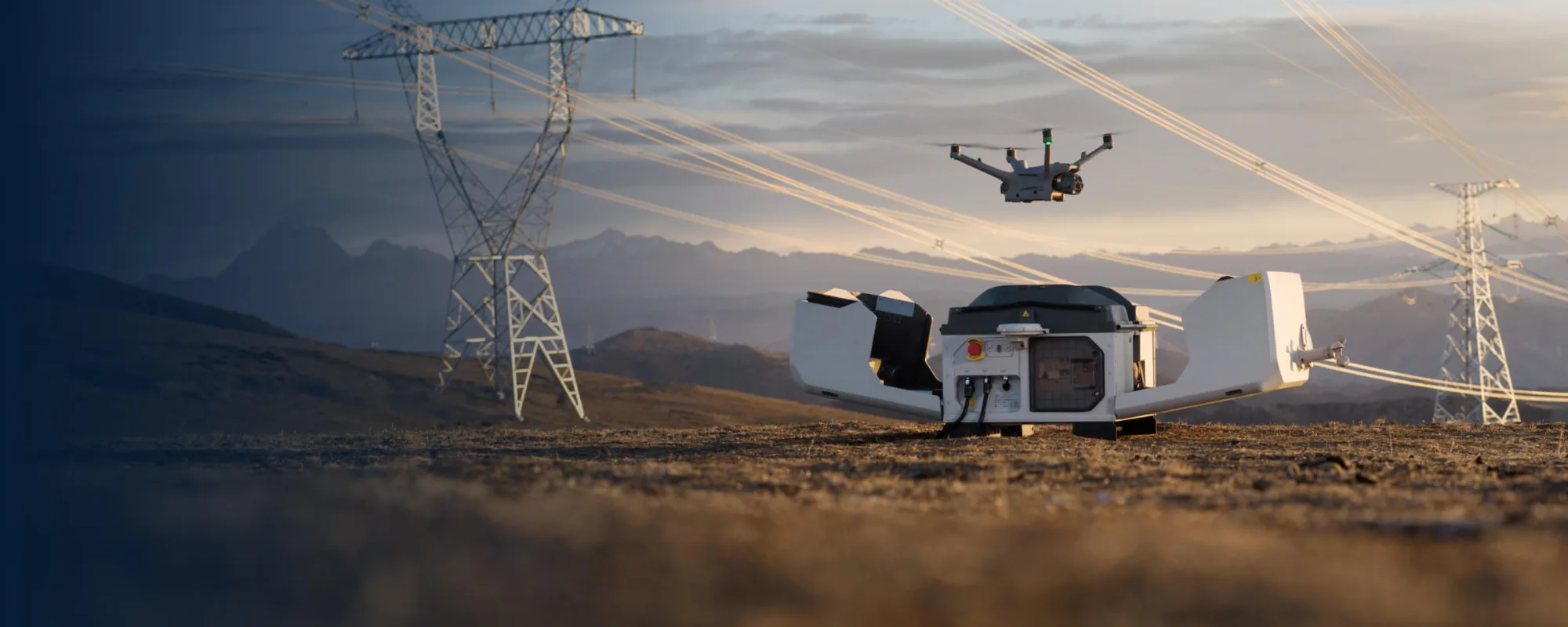

Trafo merkezleri ve otonom devriye

Trafo merkezi gibi sabit tesislerde Dock istasyonu kurulabilir. Programlanan rotalarla düzenli termal kontrol yapılır, alarm halinde drone anında havalanır. Ekipler sahaya gitmeden durumu ekrandan görür.

Ekipman

Hat denetiminin ağır sınıfı

Platform

DJI Matrice 400

59 dakika uçuş, 6 kg faydalı yük, IP55 ve 12 m/sn rüzgâr direnci. Uzun hat segmentlerini daha az inişle tamamlar.

Duman altındaki yangın cephesi drone görüntüsü

Görüntüleme

Zenmuse H30T

40 MP zoom kamera, 34× optik hibrit zoom (400× azami), 1280×1024 termal ve 3000 m lazer telemetre tek gövdede.

LiDAR

Zenmuse L3

Yeni nesil LiDAR. Hat koridoru, mesafe analizi ve arazi modellemesi.

59 dkMatrice 400 azami uçuş

6 kgMatrice 400 faydalı yük

34×H30 optik hibrit zoom

3000 mH30 lazer telemetre

Kaynak: Matrice 400 · Zenmuse H30

Videolar

Hat denetimi sahada

**DJI Matrice 400**İngilizce anlatım · Türkçe altyazı için CC › Ayarlar › Otomatik çeviri › Türkçe

**DJI Zenmuse L3**İngilizce anlatım · Türkçe altyazı için CC › Ayarlar › Otomatik çeviri › Türkçe

Sık sorulanlar

Nakil hattı denetimi

Enerjili hatta drone uçurmak güvenli mi?

Hat denetimleri genellikle enerji kesilmeden yapılır. Güvenli mesafe, elektromanyetik alan ve operasyon prosedürleri şirketin iş güvenliği kurallarına göre belirlenir. Matrice 400 ince kabloları algılamaya yönelik LiDAR ve milimetre dalga radar içeren engel algılama sistemine sahiptir.

Termal mi, LiDAR mı?

İkisi farklı soruları yanıtlar. Termal ve zoom, bileşenlerin durumunu (ısınma, kırık, eksik parça) gösterir. LiDAR ise geometriyi ölçer: iletken sehimi ve bitki örtüsüne olan mesafe gibi. Kapsamlı programlarda ikisi birlikte kullanılır.

Görüş hattı ötesinde uçuş yapılabilir mi?

Görüş hattı ötesi (BVLOS) operasyonlar SHGM’nin özel değerlendirmesine tabidir. Proje planlamasında mevzuat adımlarını birlikte ele alıyoruz.
