Drone ile GES denetimi ve güneş paneli arıza tespiti

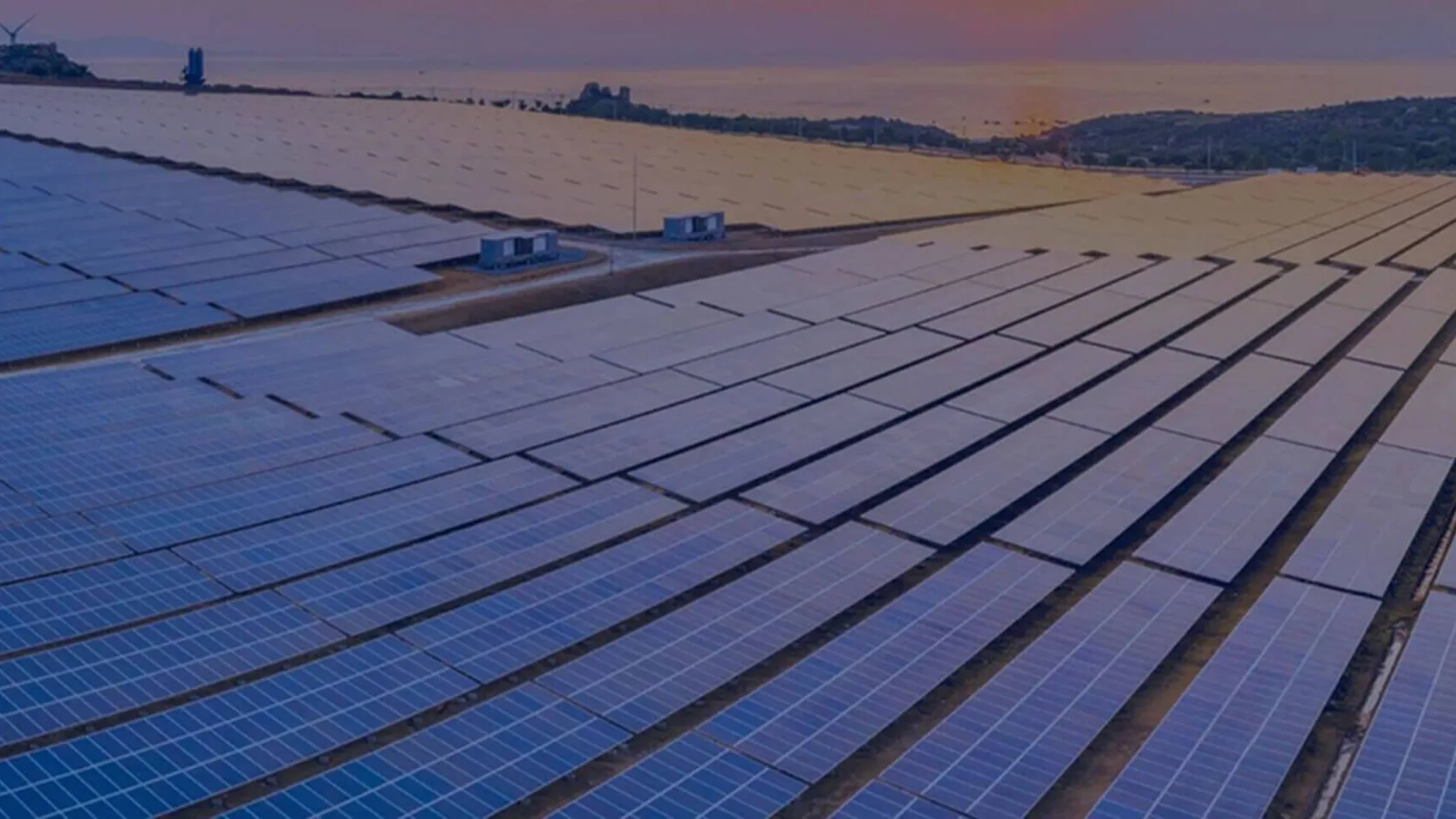

Bir megavatlık santralde binlerce panel var. Arızalı olanı el kamerasıyla tek tek aramak günler sürer. Termal kameralı drone sahayı tarar ve ısınan her hücreyi haritada işaretler.
Arızalı panel ısınarak kendini ele verir
Elektrik üretemeyen hücre, enerjiyi ısı olarak harcar. Bu sıcaklık farkı çıplak gözle görünmez, termal kamerada ise parlak bir leke olarak belirir.
Termal görüntüde yakalanan başlıca arızalar
- Sıcak nokta (hot spot): Çatlak hücre, gölgelenme ya da kirlenme kaynaklı lokal ısınma.
- Bypass diyot arızası: Panelin üçte biri boyunca uzanan şerit şeklinde ısınma.
- Devre dışı panel ve dizi: Tamamen ısınmış panel ya da dizi; bağlantı veya sigorta sorunu.
- Konnektör ve kablo ısınması: Gevşek ya da oksitlenmiş bağlantılar.
- PID ve kirlenme desenleri: Sahanın genelinde tekrar eden ısı desenleri.
Uçuştan bakım ekibine
Planlama
Saha sınırı ve panel blokları haritada tanımlanır. Uçuş yüksekliği istenen termal çözünürlüğe göre seçilir.
Doğru zaman
Güneşli, açık ve rüzgârın düşük olduğu öğle saatleri tercih edilir. Termografi standardı yeterli ışınım şartı arar.
Tarama
Drone otomatik rotayla termal ve görünür ışık fotoğraflarını aynı anda çeker. Radyometrik (R-JPEG) kayıt sıcaklık verisini korur.
Rapor ve bakım
Arızalar panel ve dizi numarasıyla raporlanır. Bakım ekibi doğrudan arızalı noktaya gider.
Sahanın büyüklüğüne göre seçim
- DJI Matrice 4T: 640×512 termal kamera ve hızlı kurulum. Orta ölçekli santraller ve periyodik denetimler için pratik çözüm.
- DJI Matrice 400 + Zenmuse H30T: 1280×1024 termal ve 59 dakikalık uçuş. Büyük sahalarda daha az iniş, daha çok veri.

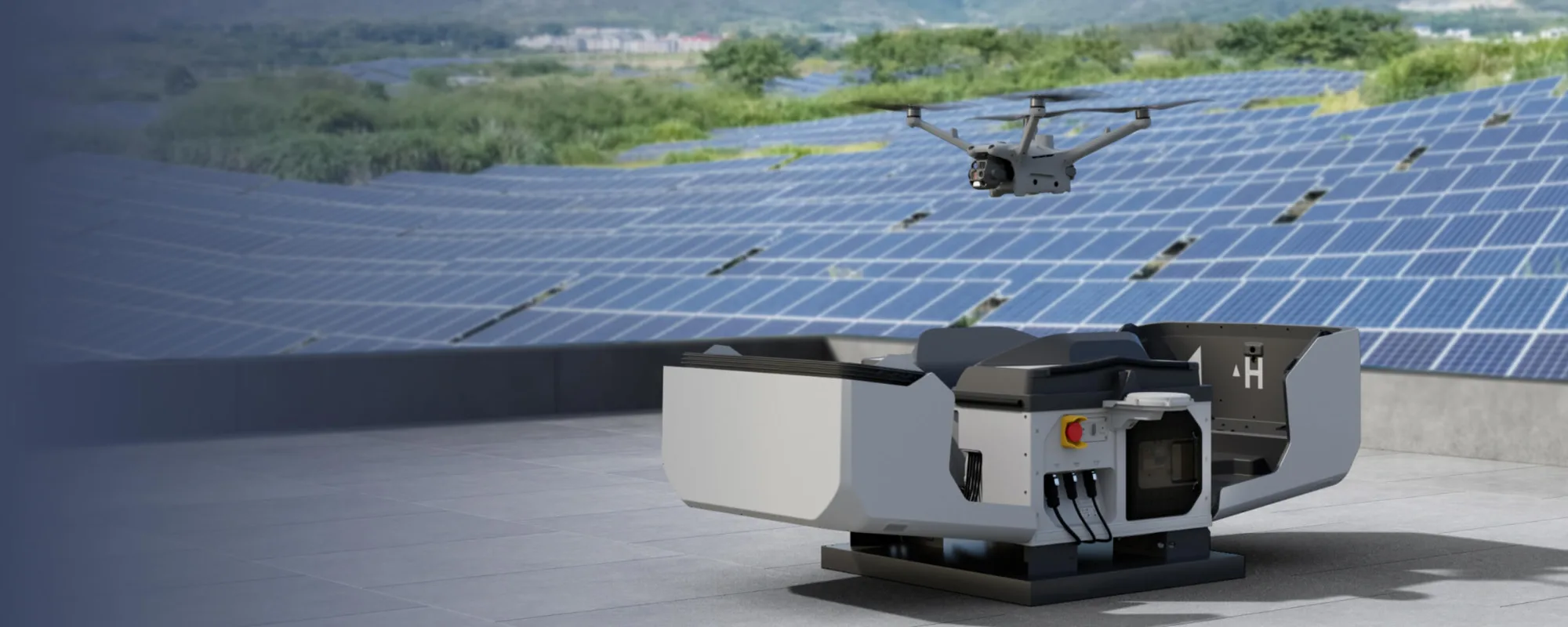

- DJI Dock 3 / Dock 4: Saha içine kurulan istasyon. Haftalık rutin uçuşlar, alarm sonrası anlık kontrol ve güvenlik devriyesi insansız yürür.
GES denetimi
Drone ile GES denetimi ne kadar sürer?
Süre saha büyüklüğüne, istenen çözünürlüğe ve uçuş yüksekliğine bağlıdır. Elle yapılan kontrole göre aynı alan çok daha kısa sürede taranır ve tüm paneller kayıt altına alınır.
Hangi termal çözünürlük gerekir?
Hücre seviyesindeki sıcak noktaları güvenle ayırt etmek için yeterli piksel yoğunluğu gerekir. Bu, kameranın çözünürlüğü ve uçuş yüksekliğiyle belirlenir. 1280×1024 sensör aynı detay için daha yüksekten, dolayısıyla daha hızlı uçmaya izin verir.
Denetim ne sıklıkla yapılmalı?
Yaygın uygulama yılda en az bir kapsamlı termal denetimdir. Ancak garanti süreçleri, performans düşüşü ya da fırtına sonrası durumlarda ek uçuşlar yapılır. Saha içi istasyon (Dock) ile bu kontroller rutine bağlanabilir.
Çatı GES’lerinde de kullanılır mı?
Evet. Fabrika ve depo çatılarındaki sistemlerde de aynı yöntem uygulanır. Çatıya çıkmadan yapılan kontrol iş güvenliği riskini azaltır.
